Vodiaca lišta A095 3/8" pico 1,3 mm, 12" - 30 cm, 45 článkov Oregon (120SDEA095)
6 625 Ft
(cena obsahuje DPH)

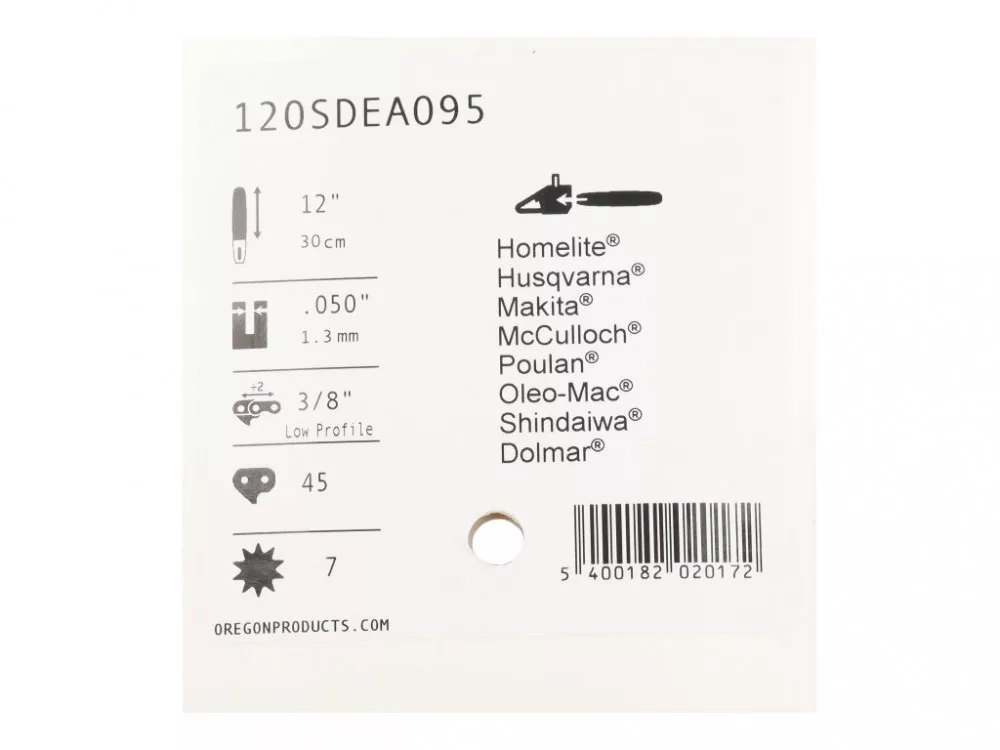

Vodiaca lišta A095 3/8" pico 1,3 mm, 12" - 30 cm, 45 článkov Oregon (120SDEA095)
Na sklade
6 625 Ft
(cena obsahuje DPH)
Dĺžka: 12"- 30 cm
Rozstup reťaze: 3/8" Pico
Šírka drážky vodiacej lišty: 1,3mm
Rozstup reťaze: 3/8" Pico
Šírka drážky vodiacej lišty: 1,3mm
Počet článkov reťaze: 45
Šírka montážnej drážky: mm
Priemer napínacieho otvoru: mm
Vzdialenosť medzi stredmi napínacích otvorov: mm
Vzdialenosť stredov mazacích otvorov od okraja montážnej drážky: mm
Jednoduché ozubené koliesko
Pre elektrické alebo benzínové stroje do 45 cm³
Jednoduché vodiace lišty pre reťazové píly s elektrickým alebo malým benzínovým motorom, určené pre drevorubačov používajúcich úzke profily reťazí série 90, reťaze 91 Low Profile™ alebo reťaze s rozstupom 1/4".
Vlastnosti a výhody:
- Úzky profil, ľahká, dobre ovládateľná a obojstranná, čo predlžuje jej životnosť.
- Malý polomer nosa znižuje frekvenciu spätného rázu.
- Vhodná pre elektrické hobby píly a ľahké motorové píly.
- Jednoduché vodiace lišty sú navrhnuté špeciálne pre domáce použitie.
Tento model má na vodiacej lište montážne otvory pre ostriče, ktoré sa montujú na vodiacu lištu PowerSharp.
Pre elektrické alebo benzínové stroje do 45 cm³
Jednoduché vodiace lišty pre reťazové píly s elektrickým alebo malým benzínovým motorom, určené pre drevorubačov používajúcich úzke profily reťazí série 90, reťaze 91 Low Profile™ alebo reťaze s rozstupom 1/4".
Vlastnosti a výhody:
- Úzky profil, ľahká, dobre ovládateľná a obojstranná, čo predlžuje jej životnosť.
- Malý polomer nosa znižuje frekvenciu spätného rázu.
- Vhodná pre elektrické hobby píly a ľahké motorové píly.
- Jednoduché vodiace lišty sú navrhnuté špeciálne pre domáce použitie.
Tento model má na vodiacej lište montážne otvory pre ostriče, ktoré sa montujú na vodiacu lištu PowerSharp.
Výrobca: Oregon
Očakávané dodanie :
18.09.2026
Nahradené výrobné katalógové čísla:
Oregon: 120SDEA095
Vhodné pre nasledujúce stroje:
Husqvarna: 135, 136, 137, 141, 142, 236e,* 240e*, 243, 315 EL, 317 EL, 321 EL, 333, 334T, 335XPT, 338XPT, T435, T540XP, 1400 EL, 1500 EL, 1600 EL
Jonsered: 2035, 2036**, 2040** 2115/2116/2117/2118/2121EL, 2135, 2138, 2139T, 2234*, 2238
McCulloch: MS1215, MS1415, MS1425, MS1630, MS1640, MS1435, MS1645, MS1845J
Dolmar, Partner, Makita, Oleo-Mac
Prečo si vybrať práve toto?:
Vodiaca lišta podľa výrobných špecifikácií, dôkladne overená kvalita
Presná rozteč reťaze, šírka drážky a dĺžka, s originálnym uložením
35 rokov skúseností s náhradnými dielmi na dosah jedného kliknutia
Aktuálne skladové údaje v reálnom čase
Osobitná vlastnosť:
db
Súvisiace produkty
Balíčkové ponuky
Podrobnosti
Oregon K095, A095 Single Rivet láncvezető, 3/8" Pico, 12" - 30 cm
A Single Rivet vezetőlemezt kifejezetten elektromos vagy kis teljesítményű, legfeljebb 45 cm³-es benzinmotoros láncfűrészt használó favágók számára fejlesztette ki az Oregon. Keskeny profilú kialakítása 90-es sorozatú, 91 Low Profile™, illetve 1/4" láncosztású láncokkal kompatibilis. A vezetőlemez egy szegecses orrkerékkel készül. A modellen szerelőfuratok is találhatók, amelyek a vezetőlemezre szerelhető PowerSharp élezőkövekhez szükségesek — ezekkel a lánc a fűrészről levétel nélkül, percek alatt élezhető.
Miért ezt válaszd?
Keskeny körvonal, könnyű és jól manőverezhető kialakítás — mindkét oldalra fordítható, ezért hosszabb az élettartama
Kis sugarú orrkerék, amely csökkenti a visszarúgás gyakoriságát
Kifejezetten elektromos hobbifűrészekhez és könnyű, kis teljesítményű motoros fűrészekhez ajánlott
PowerSharp-kompatibilis szerelőfuratok — a lánc a fűrészről levétel nélkül élezhető
Mikor van rá szükség?
A vezetőlemezt akkor érdemes cserélni, ha a horony kikopott, elferdült, a lánc kilóg a vezetősínből, vagy a fűrész gyakran rándul vissza vágás közben. Mivel a vezetőlemez felfogatása (K095, A095), láncosztása (3/8") és horonyszélessége (1,3 mm) rögzített, cserekor mindig ezekhez az adatokhoz kell igazítani az új alkatrészt.
Gyakran ismételt kérdések
Mit jelent a láncosztás és a horonyszélesség?
A láncosztás (itt 3/8") a lánc szegecsei közötti távolságot adja meg, a horonyszélesség (itt 1,3 mm) pedig a vezetőlemez hornyának méretét, amelybe a lánc hajtótagjai illeszkednek. Mindkét adatnak pontosan egyeznie kell a fűrészen lévő eredeti vezetőlemezzel és lánccal.
Hogyan mérem meg a vezetőlemez hosszát?
A vágóhossz a felfogatóhoronytól (ahol a vezetőlemez a fűrészházba illeszkedik) a lemez orráig mért távolság, kerekítve az adott mérettáblázat szerinti hüvelykértékre — ez nem egyezik a lemez teljes fizikai hosszával.
Mit jelent a PowerSharp szerelőfurat?
A vezetőlemezen található kiegészítő furatok segítségével egy erre alkalmas PowerSharp élezőkő rögzíthető a lemezre, így a lánc a fűrészről levétel nélkül, néhány másodperc alatt megélezhető.
Údaje
Informácia:
Nie sme autorizovaným predajcom výrobcov. Pôvodné katalógové čísla, značky a názvy slúžia len na identifikáciu! Pri originálnych továrenských dieloch je to uvedené osobitnou poznámkou!
